Einzylindriger hydraulischer Kegelbrecher der GP-Serie

Produktbeschreibung

Der hydraulische Einzylinder-Kegelbrecher der GP-Serie nutzt als Antriebsquelle einen Elektromotor. Zur Kraftübertragung werden eine horizontale Welle und Zahnräder verwendet, die die Exzenterhülse in Drehung versetzen. Durch diese Drehung wird die Brechwand dann in eine exzentrische Schwingbewegung versetzt. Während des Zerkleinerungsvorgangs kommt es zu einer periodischen Änderung des Abstands zwischen der Brechwand und der Backenwand, wodurch eine kontinuierliche Kompression und Zerkleinerung harter Materialien wie Granit, Erz und Flusskiesel erreicht wird und die Verarbeitung vom Rohmaterial bis zum fertigen Produkt mit den Anforderungen an die Partikelgröße abgeschlossen wird. Die Ausrüstung ist modular aufgebaut; Die gleiche Haupteinheit kann zwischen verschiedenen Kammertypen für Grob-, Mittel- und Feinzerkleinerung wechseln, indem einfach die verschleißfesten Teile ausgetauscht werden. Darüber hinaus kann der Auslassanschluss durch hydraulischen Druck bei laufendem Gerät dynamisch angepasst werden. In Kombination mit präzisionsgefertigten, verschleißfesten Teilen (für die Installation ist keine Verpackung erforderlich) vereinfacht dies den Betrieb und die Wartung erheblich und macht es für die Multiprozess-Zerkleinerungsanforderungen großer und mittlerer Sand- und Kies- sowie Bergbauunternehmen geeignet.

Technische Parameter

Die Angaben zur Produktionskapazität in der Tabelle dienen nur als Referenz und gelten nur für mittelharten Granit mit einer Schüttdichte von 1,6 t/m³ bei gefüllter Brechkammer. Referenzergebnisse für andere Materialien können durch Umrechnung der Schüttdichte angenähert werden.

Unterschiedliche Kammertypen und Hübe haben unterschiedliche anwendbare Auslassöffnungsbereiche. Finden Sie die zulässige Auslassöffnungsgröße in der Hauptparametertabelle und kombinieren Sie sie mit der Produktionskapazitätsreferenz. Der maximale Austrag erhöht sich mit zunehmender Abnutzung der Brechwand und der Mahlkammerwand.

Strukturanalyse

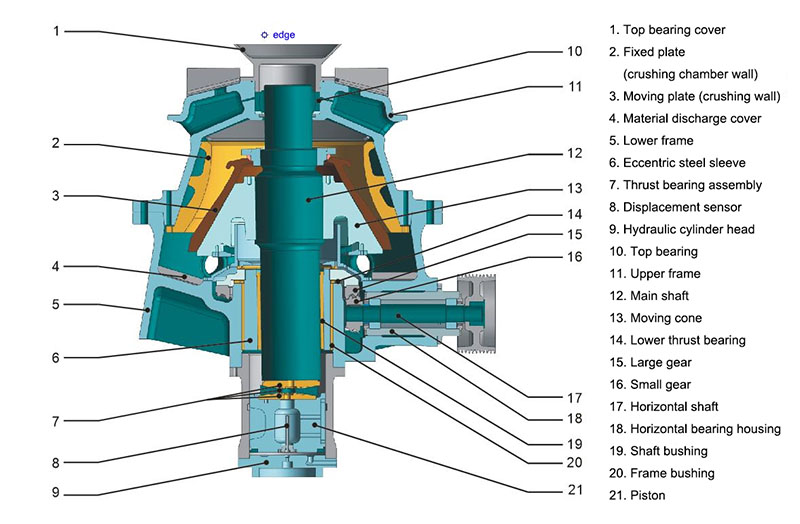

Dieses Diagramm zeigt die Struktur des hydraulischen Einzylinder-Kegelbrechers der GP-Serie, der hauptsächlich aus einer oberen Lagerabdeckung, einer festen Platte (Backenwand), einer beweglichen Platte (Brechwand), einem Rahmen, einer exzentrischen Stahlhülse, einem Hydrauliksystem und Getriebekomponenten besteht.

Produktmerkmale

1. Anpassungsfähigkeit an mehrere Kammern: Die gleiche Haupteinheit kann zwischen groben, mittleren und feinen Zerkleinerungskammern wechseln, indem einfach verschleißfeste Teile ausgetauscht werden. Es deckt sekundäre bis quartäre Zerkleinerungsszenarien ab und passt sich flexibel unterschiedlichen Prozessanforderungen an.

2. Hervorragende Partikelform des Endprodukts: Der Brecher verfügt über eine optimierte Brechkammerstruktur, eine angemessene Brechfrequenz und Exzentrizität. In Kombination mit dem Schichtzerkleinerungsprinzip entstehen Endprodukte mit gleichmäßiger Partikelgröße und regelmäßiger Partikelform, die den Anforderungen hochwertiger Zuschlagstoffe entsprechen.

3. Hervorragende Kapazitätsleistung: Ein robuster Rahmen unterstützt den Hochleistungsbetrieb, und das große Exzentrizitätsdesign erhöht den Materialdurchsatz weiter und ermöglicht stabile Zerkleinerungsvorgänge mit hohem Volumen.

4.Kontrollierbare Gesamtkosten: Optimiertes Kammerdesign und hochwertige verschleißfeste Teile reduzieren den Stahlverbrauch der Einheit. Der Schichtzerkleinerungs- und Vollbeschickungsmodus verbessert die Anlagenauslastung und kontrolliert effektiv die Produktionskosten.

5. Bequemer und effizienter Betrieb und Wartung: Die Auslassöffnung des Brechers unterstützt die dynamische hydraulische Einstellung. Sie können ihn bei laufendem Brecher mit einem Knopfdruck auf die ideale Leistung einstellen. Die verschleißfesten Teile sind präzisionsgefertigt, sodass Sie beim Einbau keinen Spachtel verwenden müssen. Dies ermöglicht einen schnellen Austausch der Teile und reduziert die Ausfallzeiten erheblich.

6.Hoher Automatisierungsgrad: Der Brecher ist mit einem SPS-Steuerungssystem ausgestattet. Betriebsdaten und Status der Anlage werden in Echtzeit auf dem Touchscreen angezeigt. Die Bedienung ist leicht verständlich und einfach. Große Produktionslinien können vollautomatisch laufen, was den manuellen Arbeitsaufwand reduziert.

After-Sales-Garantie

Hongxu Machinery bietet umfassenden Kundendienst für seinen hydraulischen Einzylinder-Kegelbrecher der GP-Serie. Das professionelle Team des Unternehmens kann schnell auf Anforderungen wie die Einrichtung der Ausrüstung und die Behebung von Maschinenfehlern reagieren. Das Team gibt auch Anleitungen zum Austausch verschleißfester Teile und bietet regelmäßige Inspektionsdienste an. Darüber hinaus optimiert das Team die Geräteparameter basierend auf den Produktionsbedingungen der Kunden, um sicherzustellen, dass die Geräte über einen langen Zeitraum stabil und effizient laufen.
